O形圈靜密封溝槽尺寸，具體尺寸見表格。

1.O形圈規格

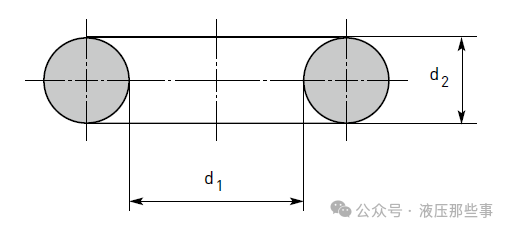

O形圈規格采用內徑×線徑表示。

2.軸向密封

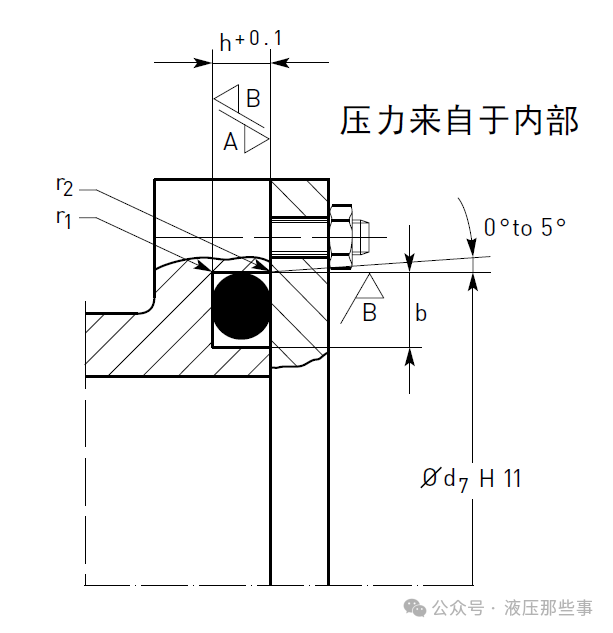

2.1壓力來自于內部

O形圈在軸向方向變形。在壓力作用下，O形圈發生相對運動，注意壓力的方向是很重要的。

如果壓力來自于內部，O形圈的外緣將和溝槽的外緣相接觸。(最佳壓縮比在1％－3％之間)。

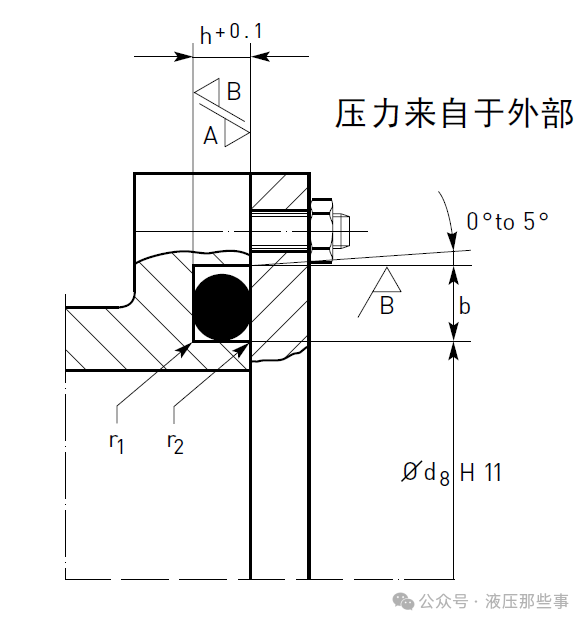

2.2壓力來自于外部

如果壓力來自于外部，O形圈的內緣將和溝槽的內緣相接觸。(最大拉伸6％)。

3.徑向密封

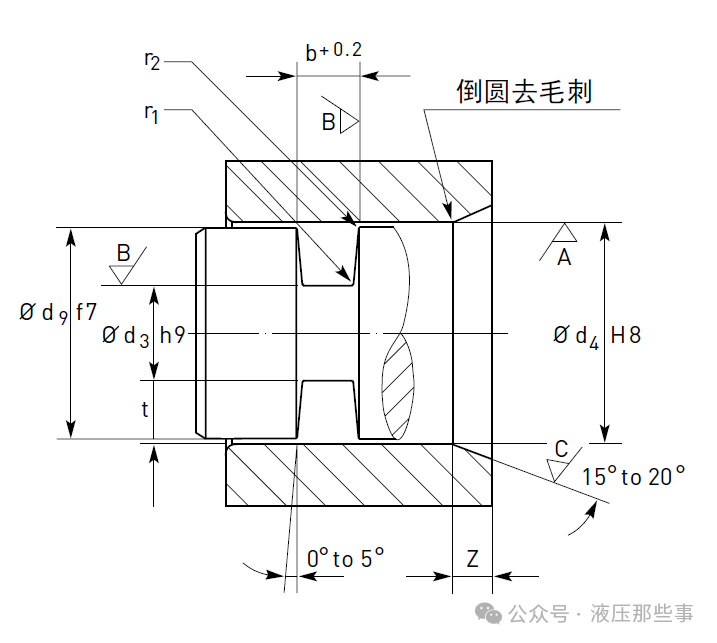

3.1活塞密封

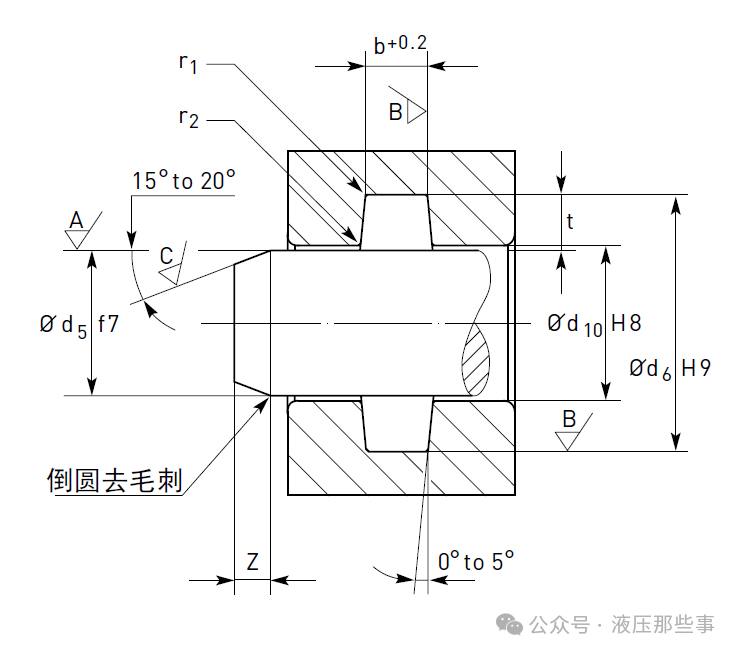

3.2桿密封

4.溝槽圓角

溝槽圓角r1大小與O形圈線徑大小有關。線徑為1.78、2.62mm的O形圈r1圓角為0.2~0.4mm，線徑為3.53、5.33mm的O形圈r1圓角為0.4~0.8mm，線徑為6.99mm的O形圈r1圓角為0.8~1.2mm。

溝槽圓角r2為0.2~0.4mm。

5.溝槽表面粗糙度

接觸區域A表面粗糙度建議Ra0.8~3.2，溝槽直徑和側面B表面粗糙度建議Ra1.6~6.3，引入斜面（倒角）表面粗糙度建議Ra3.2~12.5

6.溝槽寬度

無擋圈寬度尺寸為b，1個擋圈寬度尺寸為b1，2個擋圈寬度尺寸為b2。

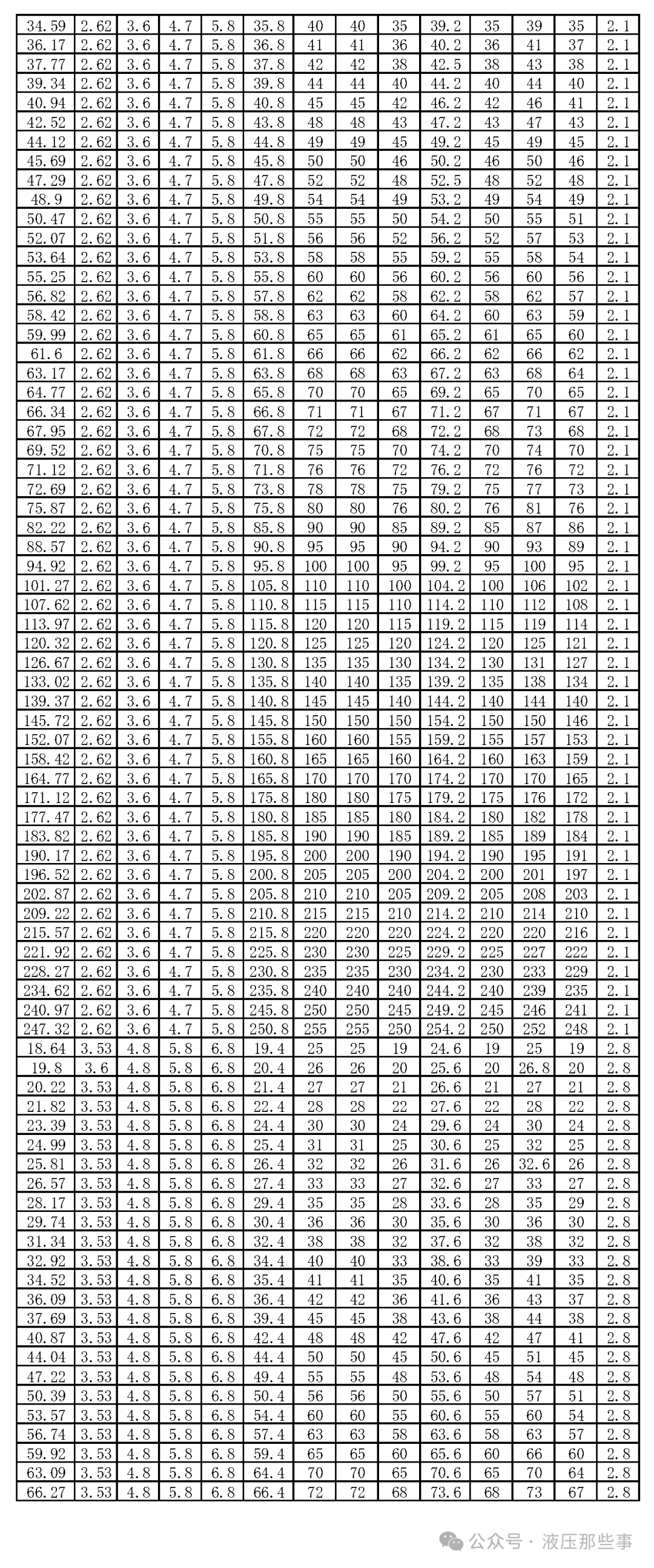

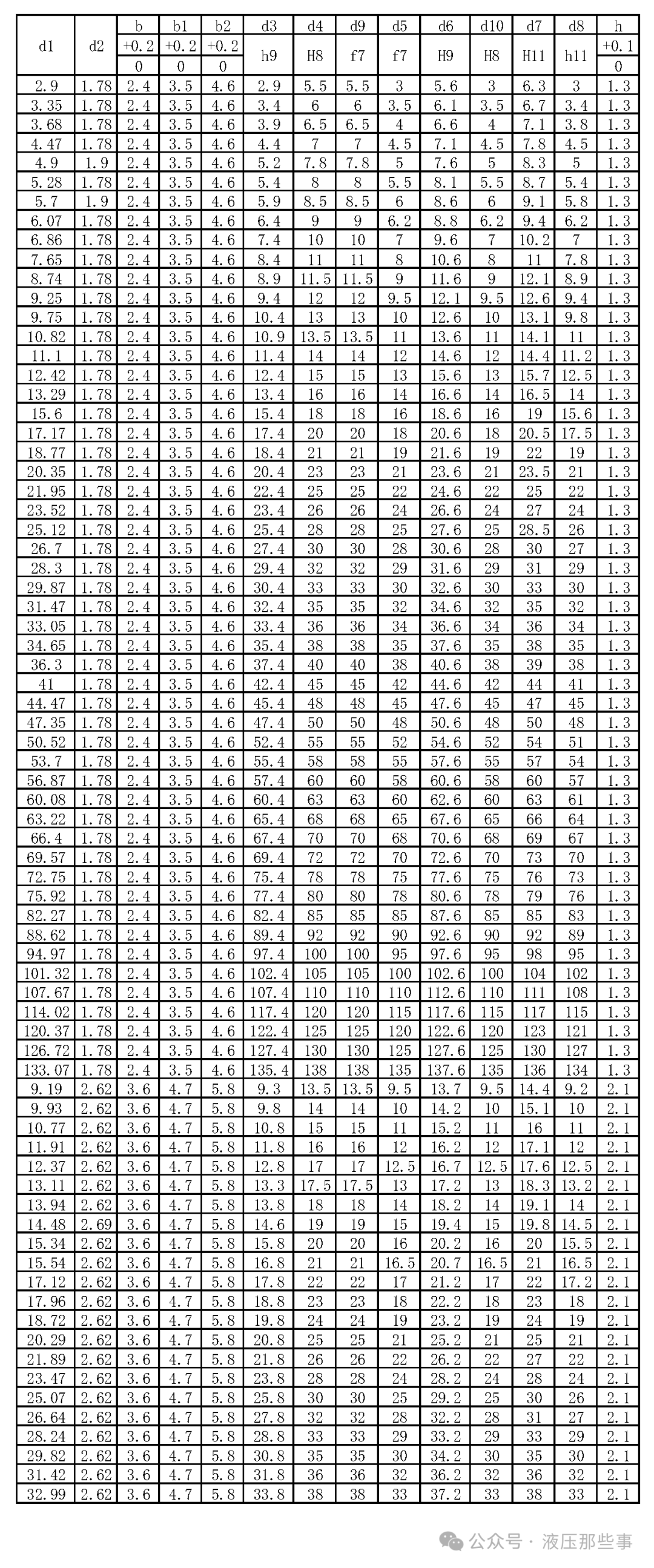

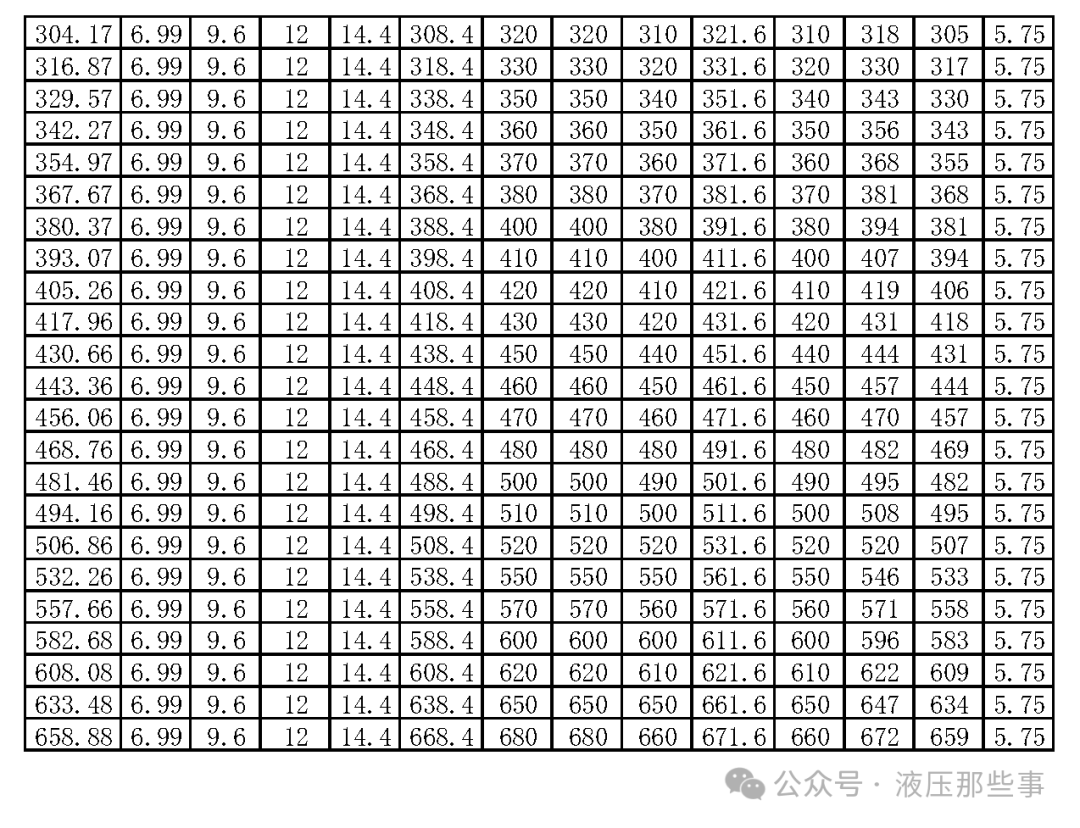

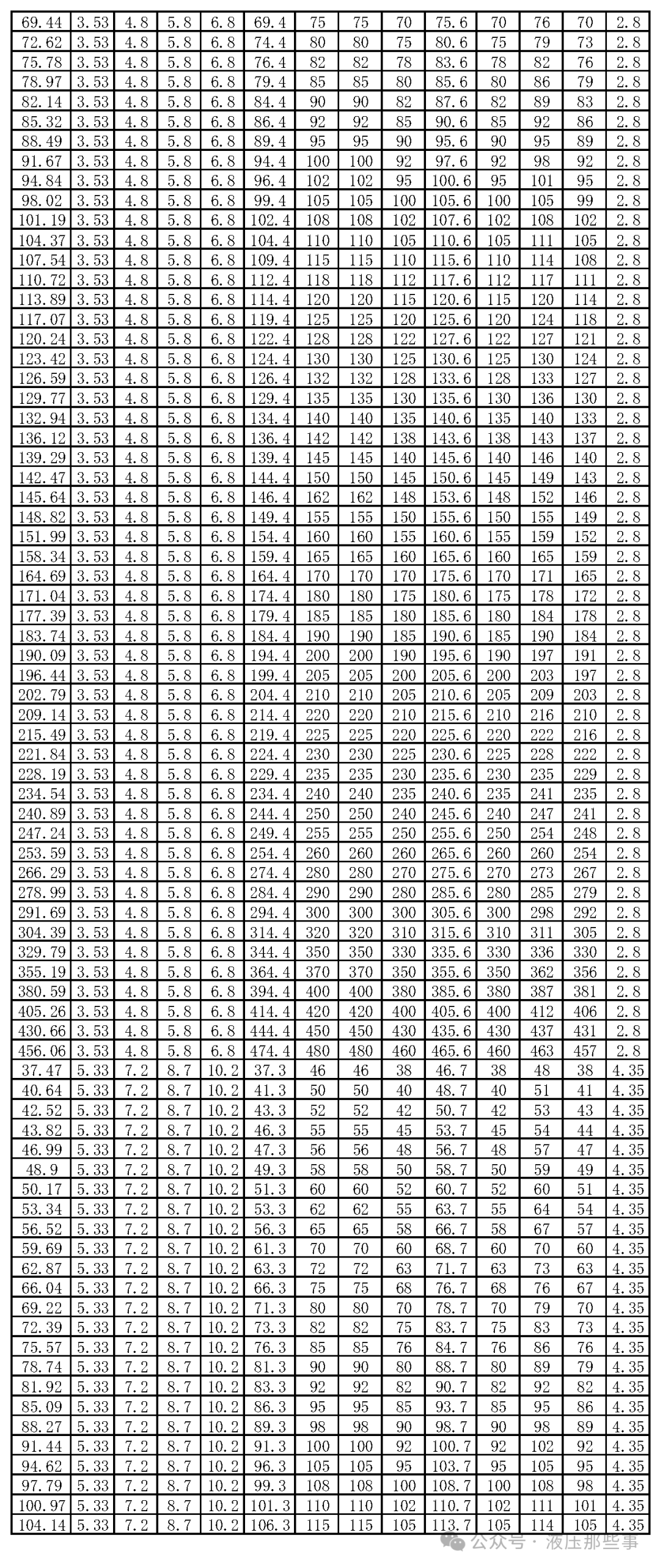

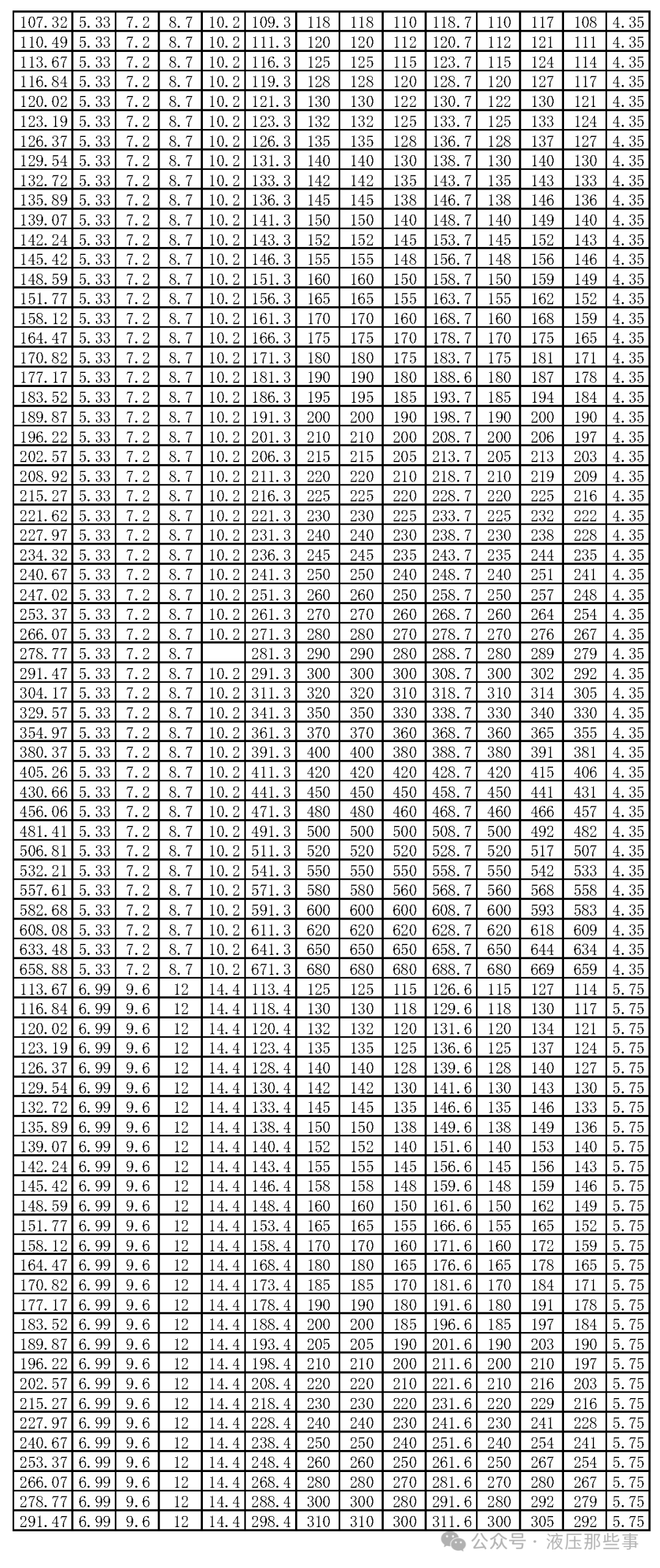

7.不同O形圈規格溝槽尺寸表
